상세내용

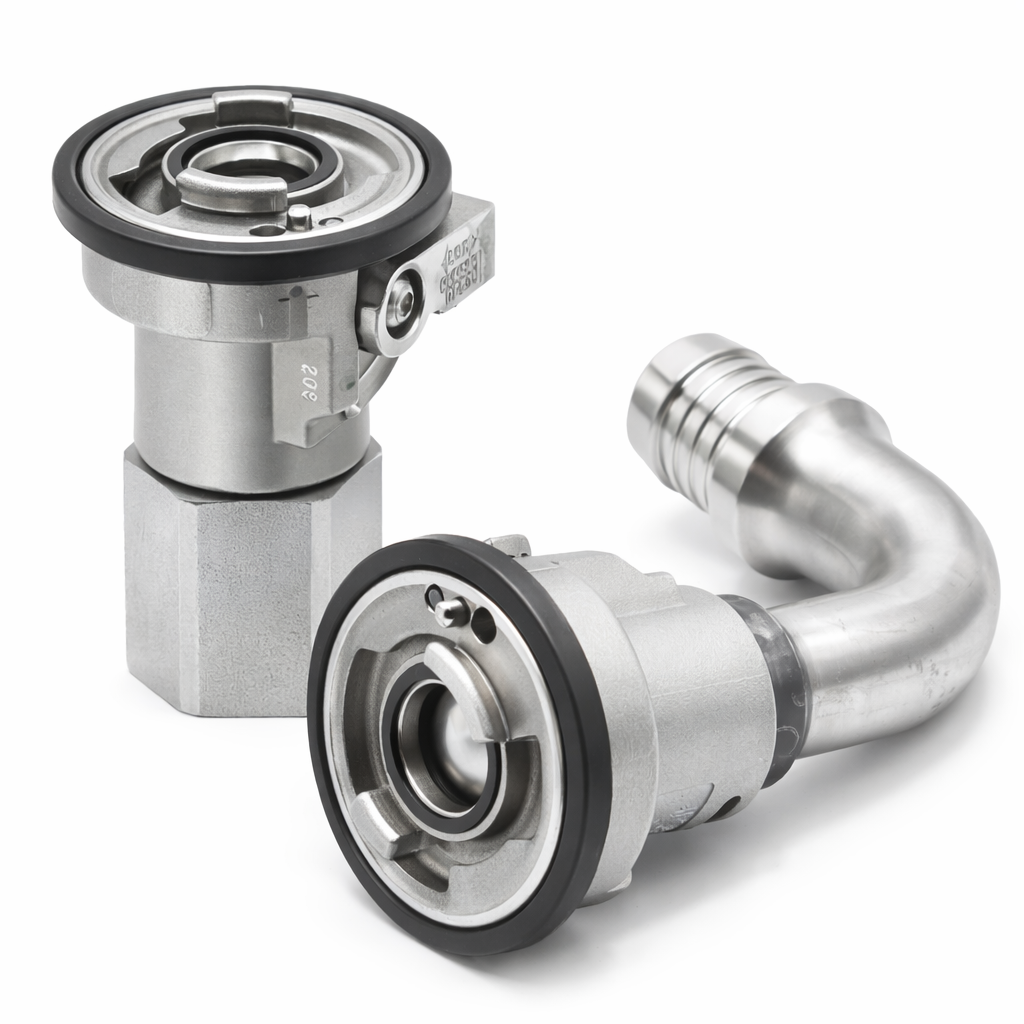

FD83 시리즈 요약 (Summary)
- 용도: CDU(냉각수 분배 장치), 랙 매니폴드, 또는 서버의 메인 냉각 라인 등에서 고유량의 냉각수를 안전하게 이송하는 데 사용됩니다.
- 특징:
- 듀얼 인터록 안전 기능: 특허받은 잠금 핀 디자인과 레버 핸들을 사용하여, 연결 해제 시 우발적인 열림을 방지하는 2중 안전 잠금장치가 특징입니다.
- 완전 유량 설계: 내부 유로(flow path)가 최적화되어 압력 강하를 줄이고 시스템 효율을 극대화합니다.
- 드라이 브레이크: 연결/분리 시 냉각수 유출이 거의 없어(minimal spillage) 유지보수 중 안전합니다.
- 동일한 커플링 반쪽: 암수 구분이 동일한 형태(identical halves)로 재고 관리와 사용 편의성이 뛰어납니다.
OCP FD83 시리즈 표준 사양표 (Specifications)
| 항목 (Property) | 영문 항목 (Item) | 단위 (Unit) | 표준 사양 (Standard Value) |
|---|---|---|---|
| 적용 표준 | Standard Compliance | – | OCP Compliant Architecture |
| 제품군 | Product Series | – | FD83 Series |
| 체결 방식 | Mating Configuration | – | Turn-to-Connect (돌려서 연결) |
| 정격 유량 지름 (사이즈) | Nominal Flow Diameter (Size) | 인치 (mm) | 1" (약 25.4mm), 2" (약 50.8mm) |
| 최대 사용 압력 | Max Working Pressure | bar / psi | 10 bar / 150 psi |
| 작동 온도 범위 | Operating Temp Range | ℃ / F | 3°C ~ 60°C / 37°F ~ 140°F (권장 온도) |
| 주요 재질 | Main Body Material | – | 303 스테인리스강 |
| 실링 재질 | Seal Material | – | EPDM (Peroxide-cured) |
| 유량 (1인치 기준) | Rated Flow (Size 1") | LPM / GPM | 189 LPM / 50 GPM |
| 안전 기능 | Safety Feature | – | 듀얼 인터록 잠금 (Dual Interlock Safety) |
