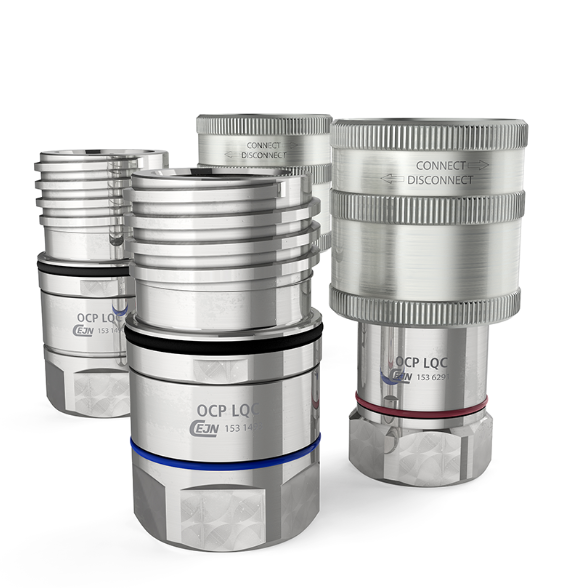

LQC 용도 설명 (Application Description)
- CDU(Coolant Distribution Unit) 연결: LQC의 주된 용도는 데이터센터의 냉각 인프라에서 CDU와 서버 랙의 메인 냉각 루프를 연결하는 것입니다.
- 고유량/고압 지원: 대규모 냉각 루프를 위해 설계되었으며, 높은 유량(19mm 공칭 지름)과 최대 12 bar의 작동 압력을 지원하여 시스템 효율성을 높입니다.
- 나사식 연결 (Screw-to-Connect): 푸시 연결 방식보다 더 안정적이고 확실한 잠금 메커니즘인 '스크류-투-커넥트' 방식을 채택했습니다. 이는 최대 5 bar의 압력이 가해진 작동 중에도 안전하게 연결 및 분리할 수 있는 편의성을 제공합니다.
- 개방형 표준: OCP 표준을 준수하므로, 이 사양에 따라 제조된 모든 브랜드의 LQC 제품은 상호 호환됩니다.
OCP LQC 카플링 표준 사양표 (Specifications)
| 항목 (Property) | 영문 항목 (Item) | 단위 (Unit) | 표준 사양 (Standard Value) |
|---|---|---|---|
| 적용 표준 | Standard Compliance | – | OCP LQC Specification |
| 제품명 | Product Name | – | LQC (Large Quick Connector) |
| 체결 방식 | Mating Configuration | – | Screw-to-Connect (나사식) |
| 정격 유량 지름 (공칭) | Nominal Flow Diameter | mm | 19 mm |
| 최대 사용 압력 | Max Working Pressure | bar | 12 bar |
| 작동 중 연결 압력 | Connectable Pressure (Op.) | bar | 최대 5 bar |
| 주요 재질 | Main Material | – | 스테인리스강 (Stainless Steel, AISI 303) |
| 실링 재질 | Seal Material | – | EPDM (UL-IEC 62368-1 승인) |
| 누수 방지 | Fluid Loss | – | 최소화 (Dry Break) |
