상세내용

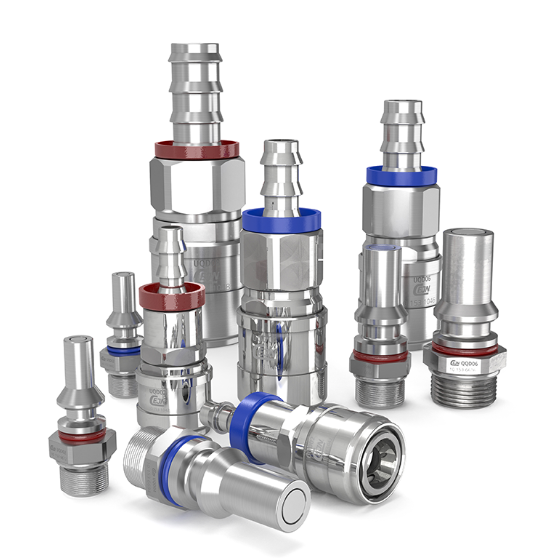

OCP UQD 카플링 표준 사양표 (Specifications)
| 항목 (Property) | 영문 항목 (Item) | 단위 (Unit) | 표준 사양 (Standard Value) |
|---|---|---|---|
| 적용 표준 | Standard Compliance | – | OCP UQD Rev 1.0 (개방형 표준) |
| 정격 유량 지름 (공칭) | Nominal Flow Diameter | mm | 3.2, 6.4, 9.5, 12.7 (4가지 사이즈) |
| 최대 사용 압력 | Max Working Pressure | bar | 10 (제조사별 최대 16~20 bar) |
| 작동 온도 범위 | Operating Temp Range | ℃ | -40 ~ +150 (제조사별 상이) |
| 주요 재질 | Main Material | – | 스테인리스강 (Stainless Steel, AISI 303/304/316) |
| 실링 재질 | Seal Material | – | EPDM (에틸렌-프로필렌 고무) |
| 유체 손실 요구사항 | Fluid Loss Requirement | – | OCP Rev 1.0 사양 준수 (최소화) |
| 연결 방식 | Configuration | – | 수동 연결(Hand-mate), 블라인드 메이트(Blind-mate) 지원 |
