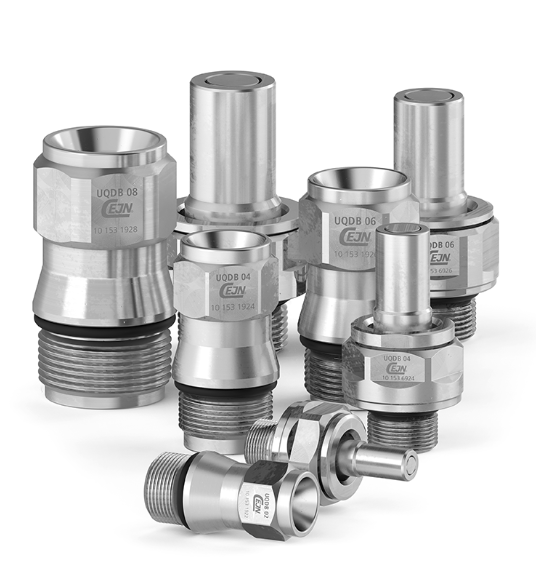

IMK-UQDB SERIES

OCP UQDB SERIES

주용도: OCP UQDB(Universal Quick Disconnect Blind-mate)는 OCP UQD 표준 Rev 2.0 초안의 핵심 요소로, 고밀도 데이터 센터 환경에서 액침 냉각 시스템의 자동화된 연결을 위해 설계된 차세대 카플링입니다.

문의하기

OCP UQDB 카플링 표준 사양표 (Specifications)

항목 (Property)	영문 항목 (Item)	단위 (Unit)	표준 사양 (Standard Value)
적용 표준	Standard Compliance	–	OCP UQD Rev 2.0 Draft
체결 방식	Mating Configuration	–	Blind-mate (자동 체결)
정격 유량 지름 (공칭)	Nominal Flow Diameter	mm (inch)	3.2, 6.4 ( 14one-fourth 14 "), 9.5, 12.7
최대 사용 압력	Max Working Pressure	bar / psi	10 bar / 150 psi
작동 온도 범위	Operating Temp Range	℃	-40 ~ +105 (제조사별 상이)
오차 허용 범위 (반경)	Radial Tolerance Comp.	mm	±1plus or minus 1 ±1 mm
주요 재질	Main Material	–	스테인리스강 (Stainless Steel)
실링 재질	Seal Material	–	EPDM (표준)
유체 손실 (Spillage)	Fluid Loss per Disconnect	mL	< 0.002 mL (Dry Break)
