Immersion Chamber (Single Phase)
Systems
이미지를 클릭하면 크게 볼 수 있습니다
상세내용

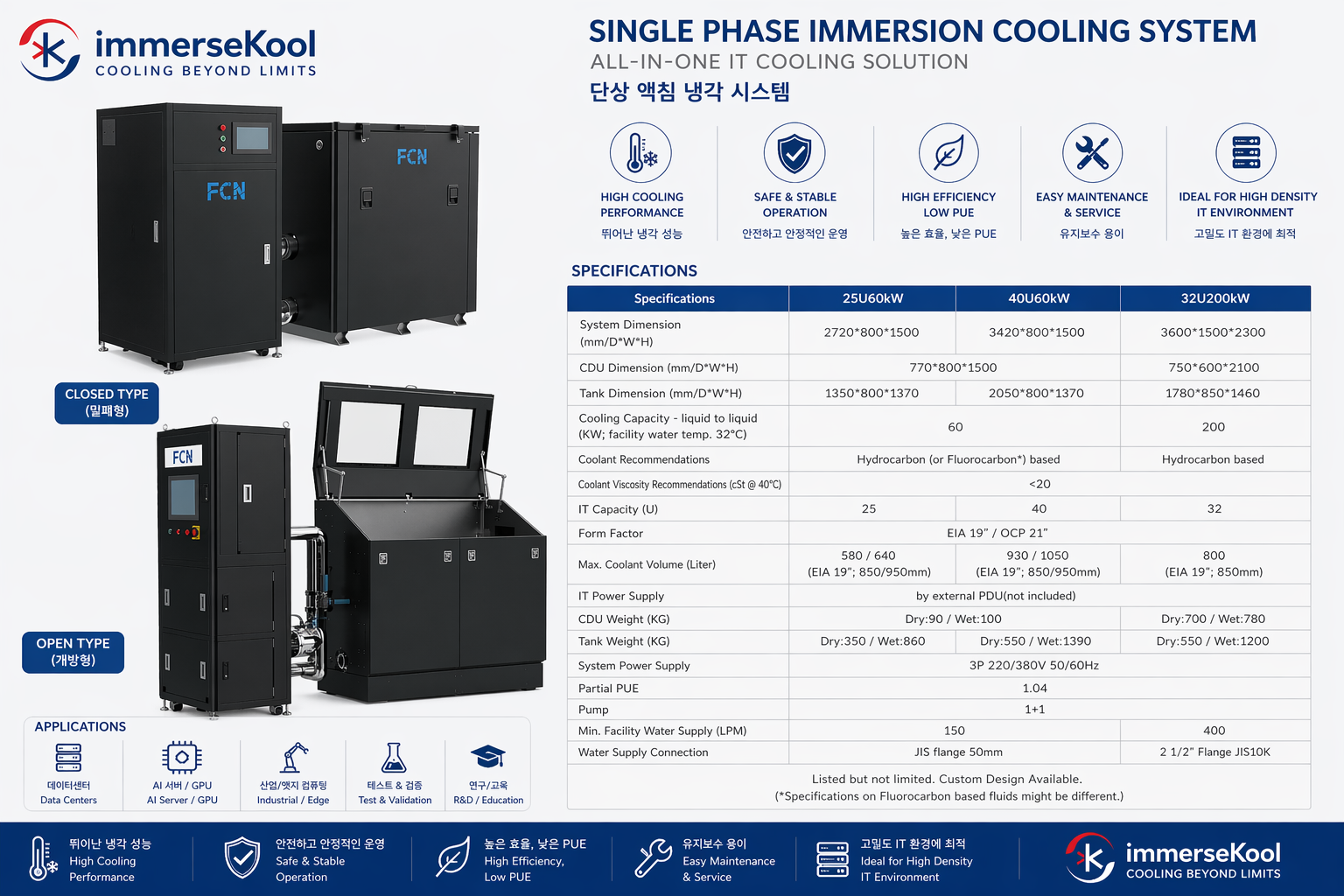

단상 액침 냉각 시스템은 데이터센터 및 고성능 IT 장비를 위한
고효율 액침 냉각 솔루션입니다.
서버를 절연 냉각 유체에 직접 침지하여 열을 제거하는 방식으로,
공기 냉각 대비 월등한 열 제거 성능과 에너지 효율을 제공합니다.
이 시스템은 밀폐형(Closed Type) 및 개방형(Open Type) 구조를 모두 지원하며,
고밀도 AI 서버, GPU 클러스터, HPC 환경에 최적화되어 있습니다.
또한 CDU(Cooling Distribution Unit) 기반의 순환 구조를 통해
안정적인 온도 제어와 낮은 PUE를 실현합니다.
| 항목 (Item) | 25U 60kW | 40U 60kW | 32U 200kW |
|---|---|---|---|
| 시스템 크기 (System Dimension) | 2720×800×1500 mm | 3420×800×1500 mm | 3600×1500×2300 mm |
| CDU 크기 (CDU Dimension) | 770×800×1500 mm | 770×800×1500 mm | 750×600×2100 mm |
| 탱크 크기 (Tank Dimension) | 1350×800×1370 mm | 2050×800×1370 mm | 1780×850×1460 mm |
| 냉각 용량 (Cooling Capacity) | 60 kW | 60 kW | 200 kW |
| 냉각 방식 | Liquid-to-Liquid | ||
| 냉각유 (Coolant) | Hydrocarbon / Fluorocarbon | ||
| 점도 권장 (Viscosity @40°C) | < 20 cSt | ||
| IT 수용량 (IT Capacity) | 25U | 40U | 32U |
| 폼팩터 (Form Factor) | EIA 19" / OCP 21" | ||
| 최대 냉각유 용량 | 580 / 640 L | 930 / 1050 L | 800 L |
| 전원 (IT Power Supply) | External PDU | ||
| CDU 중량 | Dry 90 / Wet 100 kg | 동일 | Dry 700 / Wet 780 kg |
| 탱크 중량 | Dry 350 / Wet 860 kg | Dry 550 / Wet 1390 kg | Dry 550 / Wet 1200 kg |
| 시스템 전원 | 3P 220/380V 50/60Hz | ||
| PUE | 1.04 | ||
| 펌프 구성 | 1+1 | ||
| 최소 유량 | 150 LPM | 150 LPM | 400 LPM |
| 연결 방식 | JIS Flange 50mm | JIS Flange 50mm | 2 1/2" Flange JIS10K |
